Modules en Sensoren

Modulair, draadloos, draagbaar en ergonomisch, de voordelen van de radio modules dragen bij aan het grote succes van bio- en neurofeedback training en verbeteren comfort en gemak gedurende de sessies.

De modules worden op het lichaam bevestigd, dicht bij de plaats waarbij met behulp van sensoren de metingen plaatsvinden. U heeft dus altijd korte kabels nodig. De meetwaarden worden draadloos naar de computer gestuurd via Bluetooth®. Tot zeven modules kunnen gelijktijdig gebruikt worden per computer. Gekleurde sockets, simpele plug-in connectors en eenvoudig aan te brengen sensoren maken dit systeem eenvoudig en zorgen voor een ontspannen setting.

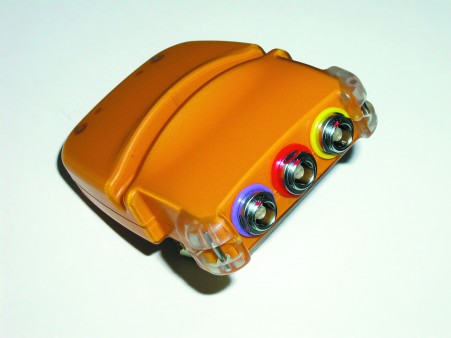

1. MULTI module

EDA (skin conductance); range: 0...50 μS; resolution: 0.024 μS
PULS automatic calibration; heart rate: 30...200 beats/minute
TEMP range: 10...40°C; accuracy: 0.5°C; resolution: 0.01°C
MOT (3-axis acceleration); sensitivity: 0.006 m/s²

EDA (huidgeleiding)
De electrische geleiding van de huid verandert als gevolg van een veranderede activiteit van de zweetklier. Meting vindt plaats via elektrodes.

PULS (doorbloeding)

Rode bloedlichaampjes absorberen infra-rood licht. Wanneer weefsel met een goede doorbloeding wordt blootgesteld aan infra-rood licht en de hoeveelheid gereflecteerd licht wordt gemeten, kunnen zeer kleine fluctuaties in intensiteit worden gemeten. Deze fluctuaties worden eruit gefilterd en verwerkt in het programma. Meting vindt plaats via de reflex pulse sensor.

TEMP (temperatuur)
Wordt gemeten met een digitale sensor, sensitief tot 0.01°C.

MOT (beweging)
Wordt gebruikt om iemands bewegingen te registreren, ook voor artefact herkenning. De sensor zit ingebouwd in de Muti module.

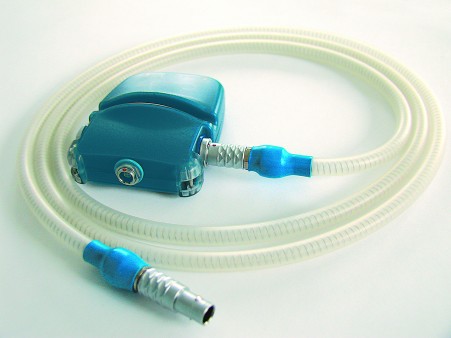

2. RESP Module

2 channels; resolution: 0.3mm; measurement range: 20cm

De RESP module wordt met behulp van een gordel bevestigd op borst of buik en kan eenvoudig over iemands kleren worden gebruikt.  Er zijn twee RESP modules (RESP 1 en RESP2, die met elkaar verbonden kunnen worden. Daarmee kunt u zowel de borst- als buikademhaling tegelijkertijd meten.

3. EMG module

Channels: 2
Frequency ranges: slow muscle fibres (25......80)Hz (including mains filter)
slow muscle fibres (100...200)Hz, slow + fast muscle fibres (25... 200)Hz
Total range: (25... 500)Hz
7 measurement ranges: from 0... 15μV to 0... 1000μV (adjustable amplification)

Met de EMG module kunt u twee kanalen gelijktijdig inzetten, EMG1 en EMG2. Het meten van spierspanning vindt plaats via elektrodes. Langzame en snelle spiervezels kunnen op verschillende frequenties gemeten worden.

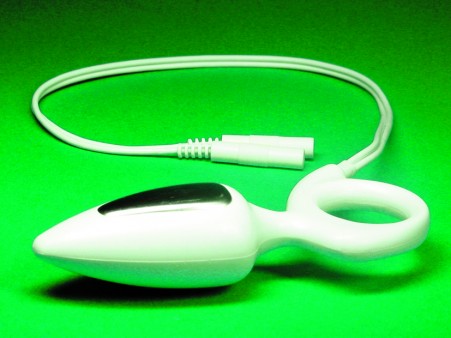

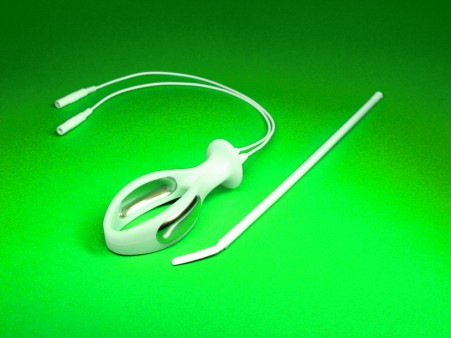

Voor incontinentietraining zijn er vaginale en rectale elektrodes beschikbaar.

4. EXG Module

De EXG module kan worden ingezet voor zowel EEG als HRV metingen, dan wel een combinatie van beide. De EXG kan gebruikt worden in combinatie met elke andere module.

EEG meting

Channels: 2 (bipolar or monopolar recording)
Sampling rate: 200 Hz
Frequency bands: (0.3 Hz to 45 Hz)
delta, theta, alpha, SMR, beta, high beta, gamma
6 measurement ranges: from ± 100 μV to ± 3200 μV
data processing: 3D FFT, energy density

Met de EEG meting registreert uw met behulp van elektrodes of speciale gold-cup elektrodes de actie potentiëlen (monopolair or bipolair). De sensoren zijn niet gevoelig voor elektrische artefacten. Biologische artefacten zijn geminimaliseerd door het gebruik van zeer flexibele elektrodekabels en speciale EEG plakpasta.

HRV recording

1 channel: “EKG” raw curve3 measurement ranges: from ± 800 µV to ± 3200 µV
Sampling rate: 1000 Hz
Bandwidth: 1 Hz – 100 Hz
Time resolution RR interval: 1 ms
“EKG”–raw signal, RR, Puls, RSA, UHF, HF, LF, VLF

Eenvoudige 3-pools meting met behulp van elektrodes op handen, schouders of borst. De sensoren zijn niet gevoelig voor elektrische artefacten. Biologische artefacten zijn geminimaliseerd door het gebruik van zeer flexibele elektrodekabels.
